波紋管不銹鋼截止閥故障及處理
日期： 22-03-16 閱讀次數：
波紋管不銹鋼截止閥安裝在船舶動力裝置的管道上。閥門在使用過程中，雖然經過維修，但存在閥桿泄漏、閥桿生銹等問題。但是問題又出現了。在分析故障原因后，采取了相應的解決措施，消除了故障，保證了閥門的性能。
問題分析
波紋管不銹鋼截止閥的泄漏一般分為內部泄漏和外部泄漏，泄漏的原因很多。內分泌一般是液體介質中含有的固體雜質破壞密封面而導致失效的因素。根據現場應用情況分析，閥桿泄漏的原因主要與閥門結構、工作環境和運行方式有關。

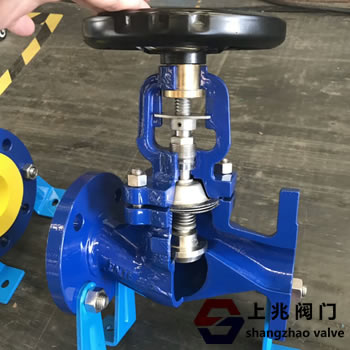

1。結構閥桿采用波紋管和填料的雙重密封結構。波紋管與內襯環和外襯環焊接在一起，形成波紋管組件，然后與閥桿和導向體焊接在一起，以防止介質通過閥桿泄漏。閥桿上下移動距離從平鍵ⅰ向上移動，直到平鍵ⅰ的上端面接觸到下填料的下端面。由于下填料是聚四氟乙烯材料，如果閥門開啟過度，平鍵I將嵌入填料中，閥門無法再開啟和關閉，波紋管組件將被壓死，介質將沿閥桿泄漏。波紋管的拉伸長度和壓縮量由閥門的沖程決定。如果拉伸或壓縮超過極限，波紋管可能會損壞，導致小管破裂和密封失效。因此，需要增加啟閉閥門的限位裝置，使波紋管在閥門啟閉過程中始終能在設計范圍內伸縮。
2、工作環境波紋管截止閥的工作環境惡劣也是造成其故障的一個原因。由于安裝于船體內的波紋管截止閥長期工作于鹽霧環境內，而且上部常有凝水滴落，造成上部推力球軸承腐蝕，嚴重時，導致與閥桿接觸性腐蝕。
3、操作在使用中如果過度開啟或關閉波紋管截止閥，則可能導致閥門不能滿足有關性能要求。不銹鋼閥門過度關閉閥門時，則有可能壓壞密封面，導致閥門再次使用時密封失效。過度開啟閥門時，則可能操作波紋管組件，造成閥門外漏。
改進
經過分析閥門存在的問題，對其結構、操作及環境進行了改進。首先是增加平鍵Ⅰ的限位福利費，將PTFE材料的下填料詢問增加一個厚3㎜的不銹鋼填料墊，以防止填料變弄臟及對閥桿限位。在閥門關閉時，如果出現閥門無法截流時，不應加大力強制關閉，而是開啟閥門，用流體沖刷一段時間后再次關閉，反復再次，如仍無法關閉，應檢查研磨密封面。在閥門開啟時，當閥門開啟到一定高度，閥桿遇到小的阻力后，盡量不要繼續強制開啟，以延長閥桿及其密封組件的壽命啊。閥桿上部帶有推力球軸承的截止閥，在安裝時，要盡量避免有凝結水直接滴落于閥門戶口本導致閥桿銹蝕的位置。
