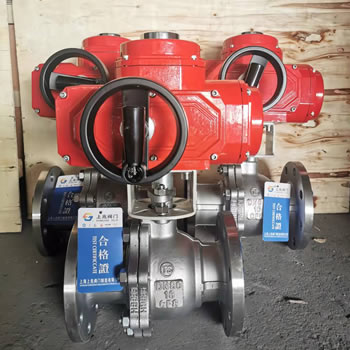

電動防爆球閥的功能
日期： 22-06-19 閱讀次數：
電動防爆球閥具有結構簡單、開關迅速、流通能力大、零泄漏等特點。適用于高粘度、纖維和固體顆粒的場合。電動防爆球閥廣泛應用于石油化工、冶金、輕工等工業自動控制領域，用于切斷或循環氣體和液體管道中的介質。
電動防爆球閥的功能
電動防爆球閥的防爆等級為ExdⅱBT4，防護等級為IP67，可提供現場控制裝置。防爆電動球閥的主要特點是:不通電時，可手動操作離合手柄。通電時，離合器自動復位。流向可以任意，可調范圍寬，可用于高壓大口徑場合，控制含纖維和細顆粒的高粘度介質。
電動防爆球閥的組成
電動防爆球閥由角行程防爆電動執行機構和球閥球組成，緊急切斷閥球由電子角行程電動執行機構3610R或HQ系列和球閥調節機構組成。
電動防爆球閥技術參數
公稱直徑mm:15 20 25 32 40 50 65 80 100 125 150 200 250 300
流量系數Kv:21 38 72 112 170 273 384 512 940 1452 2222 3589 5128 7359
公稱壓力MPa: PN 1.6，2.56.4MPa
泄漏:軟密封:零泄漏；硬密封:≤額定流量的10-5
閥體形式:兩段閥體浮球兩段閥體固定球
閥芯形式:O形球形閥芯
密封填料:聚四氟乙烯，金屬石墨纏繞墊片。
連接形式:法蘭、焊接和螺紋
流量特性:近似快開特性。
可調范圍:DN15-65 DN80-300
250:1 350:1
基本誤差:1
回程誤差:≤1
適用溫度:密封面
PTFE≤150℃，RTFE≤180℃，PPL≤300℃，硬密封≤450℃
執行器配置:HQ，361R等系列角行程爆炸式
控制模式開關到位置燈開關的雙位控制，4 ~ 20mA模擬信號控制的智能調節。
