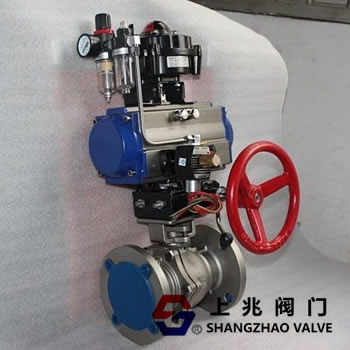

氣動手動球閥
日期： 22-10-19 閱讀次數：
氣動手動球閥的工作原理:
氣動手動球閥的球是由旋塞閥改造而成，其球心旋轉90°，球繞閥體中心線旋轉打開，其軸線上有一個圓形通孔或通道。當球心旋轉到90°時，閥門處于緊密狀態。說明，當執行機構工作時，只需很小的旋轉力矩就能緊緊地關閉閥門，從而達到快速切斷的原理。
氣動手動球閥主要用于快速切斷、分配和更換介質的流動管道中。氣動球閥啟閉迅速，適用于大口徑和小口徑。
氣動和手動球閥的特性:
低流體阻力。球閥是所有閥門中最小的一種。即使是減壓球閥，流體阻力也相當小。
2。推力軸承降低了閥桿的摩擦力矩，可以使閥桿長時間平穩靈活地運轉。
3。氣動緊急切斷閥閥座具有良好的密封性能。聚四氟乙烯等彈性材料制成的密封圈易于密封，球閥的密封能力隨著介質壓力的增加而增加。
4。閥桿密封可靠。由于閥桿只是像旋轉一樣運動，而不是提升，閥桿的填料密封不易損壞，密封能力隨著介質壓力的增加而增加。
5。由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，球閥的使用壽命較長。
6。下閥桿和閥桿頭的凸形臺階防止閥桿噴出，如著火。
閥桿密封被破壞，凸臺階與閥體之間會形成金屬接觸，保證閥桿密封。
7。防靜電功能:球體、閥桿和閥體之間設有彈簧，可將開關過程中產生的靜電導出。
氣動手動球閥規格:
閥門類型:Q641F
材料:WCB，304，316
閥門口徑:DN15-300
連接方式:法蘭
閥門:AT，AW系列氣動執行機構
附件:電磁閥，閥位開關，過濾器減壓閥，電氣定位器，可選防爆型，隔爆型和普通型手輪。
Q641G氣動手動球閥采用新系列AT氣動執行機構，雙作用和單作用彈簧復位，齒輪傳動，安全可靠。
1。齒輪式雙活塞，輸出扭矩大，體積小。
2。圓柱體采用鋁金材質，重量輕，外形美觀。
3。手動操作機構可安裝在頂部和底部。
4。齒條連接可以調節開啟角度和額定流量。
5。執行機構可以選擇現場信號反饋指示和各種附件來實現自動操作。
6。IS05211標準連接為產品的安裝和更換提供了方便。
7。兩端的可調螺絲可以使標準產品在0-90°之間有4的可調范圍。確保與閥門的同步精度。
