切斷閥儀表安全等級的定義
日期： 23-03-30 閱讀次數：
切斷閥儀表安全等級的定義
在切斷閥儀表安全等級的定義SIL1、SIL2與SIL3有什么區別，鑒于SIS涉及到職員、設備、環境的安全，因此各國均制定了相關的尺度、規范，使得SIS的設計、制造、使用均有章可循，上海上兆閥門小編下列為大家講解：
Esd（Emergency Shutdown Device）:緊急泊車系統，多數應用于石油和化工系統，是一個獨立于DCS系統的控制單元，在工藝發生危險狀況時，對設備，環境等進行緊急的啟挺，開關操縱。配置設備以高檔的PLC居多，多數處理DI/DO點，現在多數與DCS進行通信。
SIS（SIS, safety instrumented system）:安全儀表系統，主要用于汽輪機，壓縮機等高速運轉設備，對軸承的轉速，震驚，位移，溫度等進行檢測，對設備進行保護，原來設計多為模塊組合，相稱于與智能儀表的組合體。 SIS是安全儀表系統，ESD是緊急泊車系統，ESD屬于SIS的一部門。SIS包括現場儀表、邏輯解決器、執行機構三部門，這三個部門都要是安全設計的，常規的ESD系統只是SIS的邏輯解決器這部門，當然也要是安全設計的。
切斷閥儀表安全等級的定義和區別，SIL1 、SIL2 與SIL3有什么區別？
鑒于SIS涉及到職員、設備、環境的安全，因此各國均制定了相關的尺度、規范，使得SIS的設計、制造、使用均有章可循。并有認證機構對產品能達到的安全等級進行確認。這些尺度、規范及認證機構主要有：
我國石化團體制定的行業尺度SHB-Z06-1999《石油化工緊急泊車及安全聯鎖系統設計導則》。
2006年、2007年等同采用IEC61508、IEC61511的中國國家尺度GB/T20438、GB/T21109接踵發布，中國的功能安全尺度開始規范我國的功能安全工作。
國際電工委員會1997年制定的IEC 61508/61511尺度，對用機電設備（繼電器）、固態電子設備、可編程電子設備（PLC）構成的安全聯鎖系統的硬件、軟件及應用作出了明確劃定。
美國儀表學會制定的ISA-S84.01-1996《安全儀表系統在過程產業中的應用》。
美國化學工程學會制定的AICHE（ccps）-1993，《化學過程的安全自動化導則》。
英國健康與安全執行委員會制定的HSE PES-1987，《可編程電子系統在安全領域的應用》。
德國國家尺度中有安全系統制造廠商尺度-DIN V VDE 0801、過程操縱用戶尺度-DIN V 19250和DIN V 19251、燃燒治理系統尺度-DIN VDE 0116等。
德國技術監視協會（TüV）是一個獨立的認證機構，它按照德國國家尺度（DIN），將ESD所達到的安全等級分為AK1～AK8，AK8安全級別比較高。其中AK4、AK5、AK6為合用于石油和化學產業 取得TUV認證的SIS產品
不同的產業過程（如出產規模、原料和產品的種類、工藝和設備的復雜程度等）對安全的要求是不同的。上述的國際尺度將其劃分為若干安全完整性等級（SIL：Safety Integrity Level）。
安全完整性等級（SIL）是一種離散的等級，用來劃定分配給E/E/PE安全相關系統安全功能的安全完整性要求。

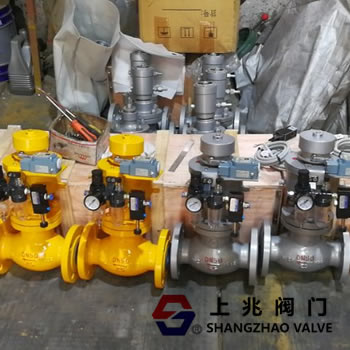

安全完整性等級可分為4個等級，SIL4是安全完整性較高的等級（均勻概率較高），SIL1是較低等級；例如上海上兆閥門制造有限公司出產的的電動緊急切斷閥，氣動緊急切斷閥，液動緊急切斷閥，氨用緊急切斷閥，液氨緊急切斷閥通過SIL3儀表安全等級認證。
安全完整性等級越高，應執行所要求的安全功能的概率也越高；
根據安全相關系統使用方式，要求發生的頻率可分為低要求操縱模式（<=1次/年）和高要求或連續操縱模式（>1次/年）。
SIL等級是不能進行組態修改的，這個是根據計算得來的。系統的SIL等級是表明系統可應用于某一SIL等級場合，當然達到SIL3等級的系統也可用于SIL2的場合。而且根據IEC61508，SIS（安全儀表系統）不僅僅是要求控制系統具有SIL等級，而且要求現場的儀表閥門也具有SIL等級，不僅僅是構成一個控制回路的各個組成部件（監測儀表、控制系統、執行機構等）具有SIL等級，而是要去計算這整個控制回路的PFD，假如計算出的PFD在了SIL2的范圍，那么這個控制回路就達到了SIL等級。一個控制回路要求為SIL2仍是SIL3等級，是根據這個控制回路在整個出產裝置中的重要性，對安全的影響等多方面分析而來。
只是在海內，這些都被各方面的人搞得簡樸化了，現場儀表和執行機構就用普通的不具有SIL等級的，只有控制系統才要求SIL等級，而且也不去計算到底需要某一SIL等級的就行，在石油化工上SIS都搞成了SIL3等級的了。
