襯氟截止閥種類
日期： 21-08-15 閱讀次數：
襯氟截止閥主要分為直通式、直流式和直角式的三種。襯氟截止閥用于控制一般腐蝕性介質，閥體內腔表面覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管中，具有強度高、耐腐蝕性好的特點。
截止閥是指關閉（閥瓣）由閥桿帶動并沿閥座中心軸線做升降運動的閥門，在管路上主要用來接通或截斷管路中的介質，但不能做節流用。

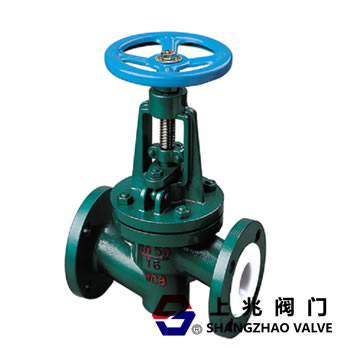

產品名稱：襯氟截止閥
產品型號：J41Fs J
41Fs襯氟截止閥概述:
J41Fs襯氟截止閥是指關閉件（閥瓣）由閥桿帶動并沿閥痤中心軸線做升降運動的閥門，襯氟閥門在管路上主要用來接通或截斷管路中的介質，但不能做節流用。
截止閥基本結構:
1、氟塑料襯里J41F46型直通式，具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短（一般為公稱通徑1/4）等優點，被廣泛應用在石油、化工等管路系統做截斷介質用，但需要強調的是氟塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生高速介質流沖蝕破壞密封面。
2、閥瓣與閥桿設計為一體結構，用以防止由管路壓力波動造成內件沖出閥體的可能有性，結構緊湊，使用安全。
J41Fs襯氟截止閥設計特點:
1.氟塑料全襯里J41F46型直通式、J45F46型直流式、J44F46型角式截止閥，具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短（一般為公稱通徑1/4）等項優點，被廣泛應用在石油、化工等管路系統中做截斷介質用，但需要強調的是氟塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕破壞密封面。
2.閥瓣與閥桿設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可能性，結構緊湊，使用安全。
3.氟塑料全襯里截止閥可根據所輸送介質、客戶要求選用內襯里材質，主要有：
聚四氟乙烯（PTFE，簡稱F4 ）
聚全氟代乙丙烯（FEP，簡稱F46）
可熔性聚四氟乙烯（PFA）
超高分子量聚乙烯（PE）
J41Fs襯氟截止閥性能參數:
公稱通徑：DN15～350mm
公稱壓力：PN1.0～2.5Mpa
連接形式：法蘭連接
驅動裝置：手動，蝸輪傳動，電動，氣動
適用介質：硫酸，氫氟酸，磷酸，氯氣，強堿，王水等任意具有強腐蝕性的介質。
J41Fs襯氟截止閥型號與意義:
J41F46-16-DN200
J：截止閥類代號 4：連接型式為法蘭連接
1：結構型式為直通式 F46：過流部分材料為F46（聚全氟乙丙烯）
16：16公斤壓力 DN200：通徑為200MM
角式襯氟截止閥、具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短（一般為公稱通經1/4）等優點。被廣泛應用在石油、化工等管路系統中做截斷介質用，但塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕破壞密封面。閥瓣與閥桿設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可能性，結構緊湊，使用安全。
設計規范遵循GB/T 12233，GB/T12235，ANSI B 16.34標準
驅動方式手動、蝸輪轉動、氣動(常開或常閉)、電動
J45Fs直流式襯氟截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，緊急切斷閥閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。截止閥只適用于全開和全關，不允許作調節和節流。
直流式襯氟截止閥產品用途
J45Fs直流式襯氟截止閥適用在負五十?dāng)z氏度到一百五十?dāng)z氏度的各種濃度的王水、流酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體，液體介質的管路上使用。
設計與制造：GB12235
結構長度：GB12221(1系列)
法蘭連接尺寸：GB4216、JB78
J45Fs直流式襯氟截止閥專用于控制腐蝕性或強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，適用于不同工作溫度和流體管路，具有強度高、耐腐蝕性能好的特點。
適用溫度：≤80℃ ≤100℃、≤120℃
≤150℃(按照襯里材料)
材料：
閥 體：鑄鐵、碳鋼、不銹鋼
閥 蓋：鑄鐵、碳鋼、不銹鋼
襯 里：氟塑料
閥 瓣：碳鋼、不銹鋼，完全包覆氟塑料
閥 桿：碳鋼、不銹鋼，部分包覆氟塑料
電動裝置：組合件
壓力等級：
0.6 1.0 1.6
