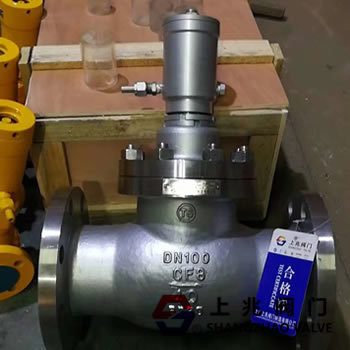

QDY421F-40P-50_液動不銹鋼切斷閥
日期： 21-11-10 閱讀次數：
一、QDY421F-40P-50_液動不銹鋼切斷閥產品簡述：
QDY421F-40P-50_液動不銹鋼切斷閥是一種安全保護新型閥門，主要用于緊急情況時能在較遠的地點迅速關閉貯罐的出入口，安裝在液化氣.液氨與天燃?xì)庀嚓P(guān)的管路上，與遠距離手搖油泵（SB03-175型）配套使用，利用液壓控制閥門開啟-關閉,以便在管道或儲罐上發生大量泄漏甚至起火時，快速手動使手搖油泵卸壓，或高溫使易熔合金熔化，而本閥油缸自動卸壓，閥門迅速關閉而止漏，起到人身安全保護作用.需要安裝多只緊急切斷閥的情況下應該利用二只手搖油泵控制，其中一只油泵工作另一只油泵備用，防止油泵損壞本閥不能正常工作，每只緊急切斷閥分別用一只（J23H-40P）針型閥控制。切斷閥是結合截止閥，止回閥和氣動閥門的優點，多年來經過全體員工的努力創新，現已成為控制閥領域的佼佼者。經過不斷的實地應用實踐，及與用戶的交流合作，設計出現在的具有高性能，低成本的產品，并得到化工、鋼鐵、石化冶金、給排水系統等龍頭用戶企業的認可，同時也得到了行業內的一致好評。
二、QDY421F-40P-50_液動不銹鋼切斷閥工作原理：
1、閥門在無外壓力操作情況下，閥瓣處于常閉狀態，在貯罐系統上使用時，緊急切斷閥與油泵或貯氣瓶配套使用，靠手搖油或氨氣的壓力將閥門打開，在油路或者氣的壓力使用下閥門處于開啟狀態，當需要關閉閥門或遇到有緊急情況時，可將油壓或者氨氣壓力泄掉，閥門即自動關閉。
2、閥瓣關閉時，壓力是依靠打開泄壓閥或操作手輪或者管路上的易熔塞在溫度升高時自行熔化來實現。
3、閥門工作介質的流動方向應是高進低出，與普通截止閥流向正好下反。
4、閥門法蘭的連接尺寸按JB/T79.1-94《凸面整體鑄鋼法蘭》或HG20592-97尺寸標準。
三、液動不銹鋼緊急切斷閥性能參數：
壓力等級： 2.0- 4.0MPa
油缸工作壓力： ≤6.0.Mpa
使用溫度： -40~+80℃
油缸使用介質： 混合錠子油 ，變壓器油
使用介質： 天然氣，液化氣，液氨，
熔閉時間 ±70℃
關閉時間： ≤10秒
油缸開啟壓力： ≥2.0MPa
閥體材料：碳素鋼WCB,不銹鋼304,316,316L
油缸， 活塞： 鉻不銹鋼
密封圈， O型圈：聚四氟乙烯，丁晴橡膠
彈簧： 50CrVA（彈簧鋼）
類型:常閉式
